ویدیو بالا به روایت فرد میلز است . این ویدیو و مقاله حاوی تبلیغات برای شرکت نرم افزار کتیا است.

هندرسون (The HENDERSON) نام آسمان خراش جدیدی در هنگ کنگ است که در گران ترین سایت جهان ساخته شده است.

اما ویژگی های دور از ذهن این ساختمان به مراتب جالب توجه تر از قیمت جنون آمیز آن است. ویژگی هایی نظیر اینکه این ساختمان در طول یک طوفان شدید ساخته شد، نمای پیچیده آن فقط در آلمان قابل تولید بود و برای جبران فنگ شویی بدِ نمای ساختمان های همسایه اش طراحی شده بود.

این ساختمان گذشته و حال را با هم ترکیب می‌کند و همچنین در پیشرفته‌ ترین سطح از فناوری ساخت‌وساز قرار دارد. آسمان‌خراش هندرسون شبیه هیچ آسمان‌خراش دیگری نیست، و ما به شما خواهیم گفت که چگونه ساخته شده است.

نکته ای که باید به صراحت آن را بیان کنیم این است که ساخت این ساختمان که توسط شرکت معماری زاها حدید طراحی شده است، بدون تکنولوژی مدرن و به‌ویژه نرم‌افزار رایانه‌ای که امروزه معماران برای طراحی ساختمان‌ها از آن استفاده می‌کنند، امکان پذیر نبود.

یا بهتر است بگوییم، شاید ساخت آن ممکن بود، اما حتی گران‌تر از این که هست می شد و دهه‌ها طول می کشید تا تمام شود. یکی از دلایل این موضوع کار شیشه ای بسیار پیچیده ای است که در تصویر به نمایش گذاشته شده است.

نه تنها هر پانل شیشه ای در نما دارای یک منحنی منحصر به فرد است، بلکه برخی از پانل ها در چندین جهت منحنی می شوند. این موضوع را با این واقعیت ترکیب کنید که خود پانل ها از چهار شیشه در داخل آنها تشکیل شده اند. این بدان معناست که پانل ها باید به طور کامل و دقیقاً یکسان، چهار بار تولید می شدند.

این ساختمان نه تنها یک شاهکار طراحی، بلکه یک شاهکار ساخت و ساز است. همه این کارها گران تمام می شود و حتی شروع کار این ساختمان هم گران بود.

گران ترین سایت ساخت و ساز تاریخ

زمین این آسمان خراش در سال 2017 خریداری شد. این زمین به دلیل اینکه قیمت هر متر مربع آن گران ترین قیمت زمین تا کنون بوده، در سرتاسر جهان به سرفصل خبرها تبدیل شده بود. قیمت این زمین برای هر متر مربع تقریباً 965هزار دلار آمریکا یا در مجموع حدود 3 میلیارد دلار بود.

همه این گرانی قیمت به خاطر چیزی که در آن زمان فقط یک پارکینگ بود. این زمین حتی خیلی بزرگ هم نبود و ابعاد آن تقریباً 50 در 60 متر بود.

فروش این زمین با شرط عبور سه پل عابر پیاده از محل آن انجام شد .این پل های عابر پیاده ساختمان هندرسون را به راهروی مرتفع مرکزی شهر یعنی شبکۀ پل عابر پیاده گسترده ای که از هنگ کنگ می گذرد، متصل می کند.

کالویان اروینوف، عضو ارشد شرکت معماری زاها حدید به وب سایت ساخت و ساز B1M می‌گوید: « پل های عابر پیاده مرتفع ساخته شدند چرا که شبکه‌ای از پل‌های عابر پیاده مرتفع در اطراف این بخش از مرکز شهر قرار دارد، به این ترتیب این ساختمان به نوعی مستقیماً به آن متصل می شود. همچنین، در مجاورت ساختمان هندرسن یک باغ و یک پارک بزرگتر در قلب هنگ کنگ قرار دارد. بنابراین این ساختمان از لحاظ موقعیت مکانی کاملاً برجسته است.»

فنگ شویی این آسمان خراش

هر چند که فرم منحنیِ طبیعی این آسمان‌خراش، از ارکیدۀ هنگ‌کنگِ موجود در این باغ‌ها و روی پرچم منطقه الهام گرفته شده است، دلیل دیگری نیز برای شکل هوس‌انگیز این ساختمان وجود دارد.

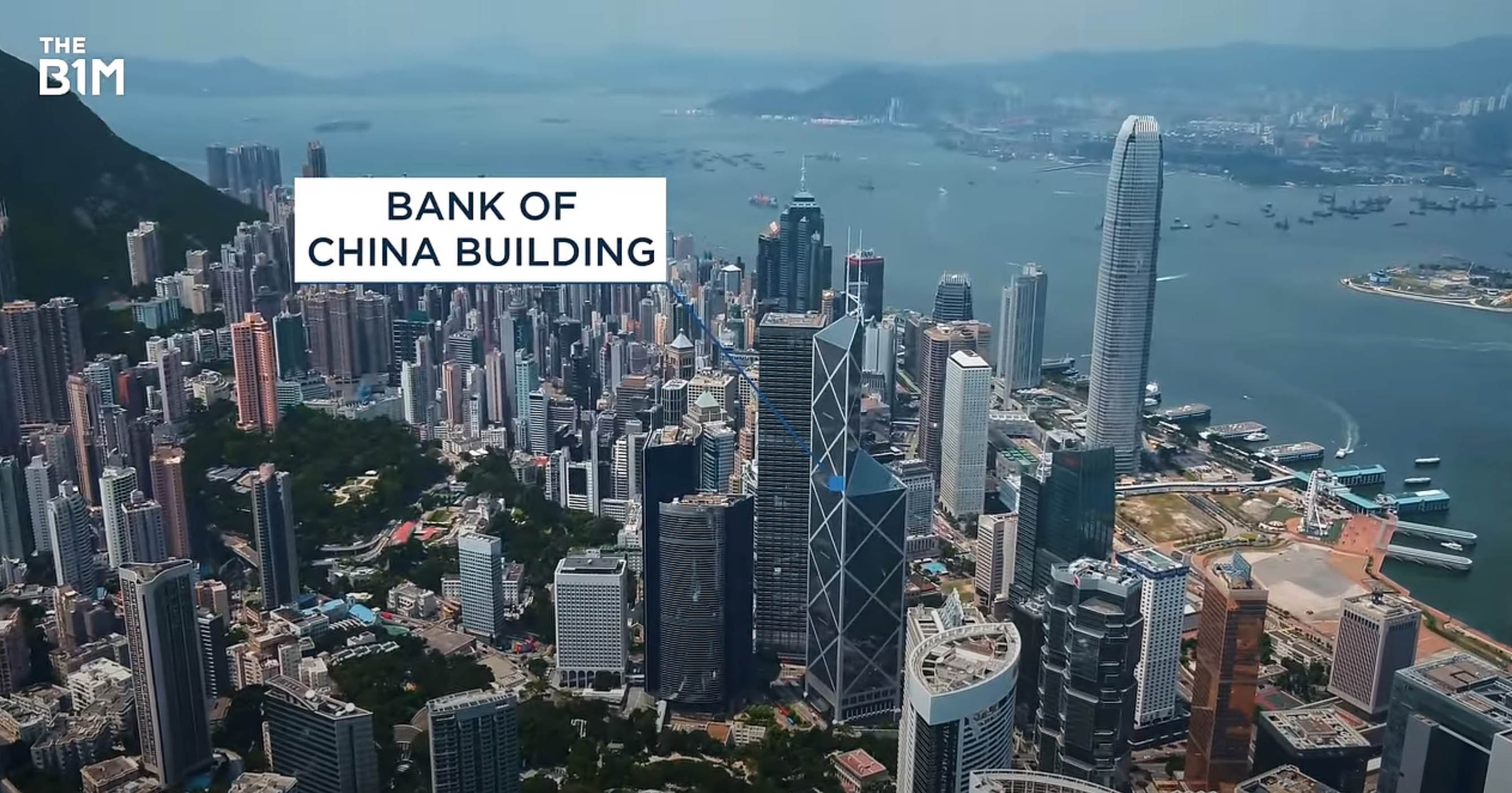

ساختمان هندرسون می خواست فنگ شویی منفی ساختمان جنجالی بانک چین را که در همسایگی آن قرار دارد، جبران کند.

ساختمان بانک چین به دلیل لبه های تیز و استفاده از صلیب ها که هر دو فنگ شویی بد هستند به شدت مورد انتقاد قرار گرفت. در واقع، ساختمان بانک چین یکی از تنها ساختمان‌های مرتفعِ بزرگ در هنگ کنگ است که اصول فنگ شویی را نادیده می‌گیرد.

ساختمان هندرسون جدای از همه ویژگی هایش، طراحی خوبی نیز برای متعادل کردن نمای ساختمان های همسایه اش دارد.

کالویان اروینوف می گوید: «ما از نظر فنگ شویی همسایه های سنگین وزنی در اطراف خود داریم، مثل ساختمان خیلی معروف بانک چین، ساختمان HSBC و *مرکز لیپو که کمی زمخت‌تر و سخت تر به نظر می‌رسند. بنابراین، پاسخ ما به این قضیه ، طراحی یک سازۀ صاف و یکپارچه که هیچ گوشه ای ندارد، بود. پس به نوعی برای متعادل کردن و مرتب کردن حضور همسایگان برجسته در اطراف، این طراحی انجام شد و مشتری نیز آن را دوست داشت.

(*مرکز لیپو: یک مجموعه برج دوقلو در هنگ کنگ است.)

نتیجه ساختمانی با نمای شیشه ای بود که انحنای 20درصدی دارد. این ساختمان با بیش از چهار هزار پانل شیشه ای دوجدارۀ لمینتی پوشیده شده است که بین آنها هزار انحنای مختلف وجود دارد. این ساختمان منحنی های بسیار زیادی دارد.

شاید متوجه شده باشید که منحنی ها، اغلب در آسمان خراش ها یا واقعاً در بیشتر ساختمان ها ظاهر نمی شوند و ساختمان ها معمولا از دیوارهای مسطح با اتاق های مستطیلی ساخته می شوند.

این موضوع به این دلیل است که منحنی ها گران هستند. بسیار، بسیار گران هستند، به دلیل اینکه تولید آنها بسیار ، بسیار دشوار است.

اروینوف در ادامه می‌گوید: «ساختمان هندرسون یک تغییر ظاهری واقعی بود که البته خیلی تغییر کرد، چون ما باید به نمای همسایگان اطراف واکنش نشان می‌دادیم. ما با یک طرح کمی منحنی تر شروع کردیم، درست است، یک طرح کمی نامحدودتر.»

«فقط این طرح با تکامل طراحی، پیچیده تر می شد. هر بار که انحنای نما را تغییر می دادند، سطح کف را نیز به دلیل شکل ساختمان و اندازه کوچک زمین آن تغییر می دادند. این بدان معناست که تغییر فرضاً عرض یا شعاع ، بلافاصله سطح کف را نیز تغییر می‌دهد.»

استفاده از همان نرم افزاری که برای طراحی هواپیما به کار می رود

کل فرآیند طراحی و ساخت هندرسون بسیار پیچیده بود و بدون نرم افزار پیشرفته CAD امکان پذیر نبود. بنابراین طراحان به سراغ نرم افزارهای بسیار پیشرفته رفتند.

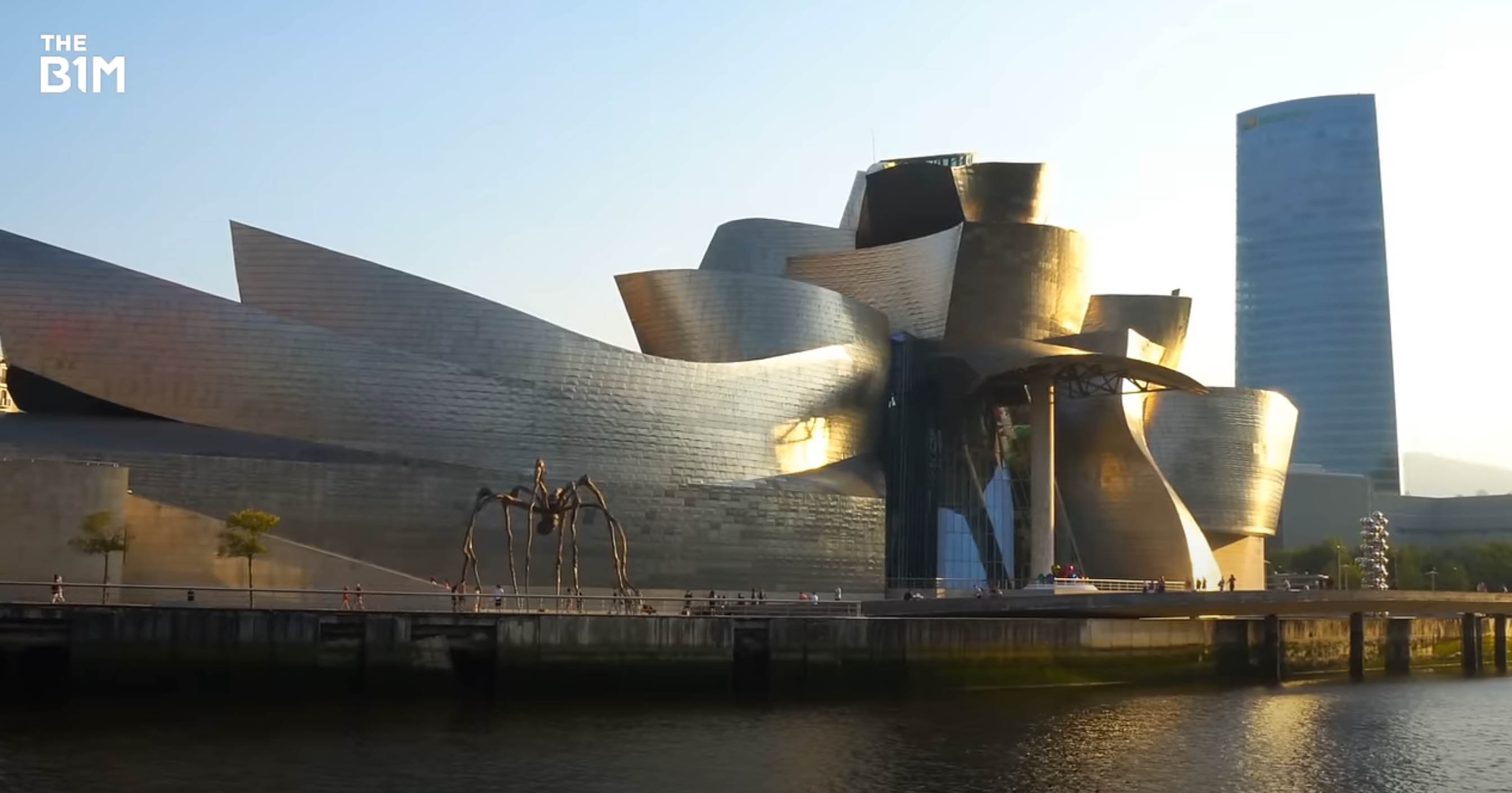

ساختمان گوگنهایم در بیلبائو، اسپانیا توسط فرانک گری طراحی شد و هنگامی که در سال 1997 افتتاح شد، به عنوان یک شاهکار و به عنوان یکی از بزرگترین آثار معماری معاصر مورد استقبال قرار گرفت.

ساختمان گوگنهایم، سنگ محک جنبش ساختارشکنی بود و به پیشبرد بسیاری از چیزهایی که امروز در معماری می بینیم کمک کرد: استفاده از حقه های فیزیک، طرح های پر زرق و برق، و منحنی های فراوان.

*کتیا(CATIA) نرم افزاری بود که در گوگنهایم و بسیاری از آثار فرانک گری استفاده می شد. بنابراین استفاده از آن در این پروژه نیز منطقی بود.

(*کتیا: مخفف یک نرم‌افزار طراحی به کمک رایانه، مهندسی به کمک رایانه و ساخت به کمک رایانه است که توسط شرکت داسو سیستمز تولید شده‌است. شرکت آی بی ام نیز در امور بازاریابی و فروش این نرم‌افزار با داسو سیستمز همکاری دارد.)

اروینوف توضیح می‌دهد: «ما تصمیم گرفتیم در مراحل اولیه به سراغ نرم افزارکتیا برویم. اساساً مزایای این نرم افزار در کنترل بسیار دقیق آن است. بنابراین، به ما این امکان را می دهد که همه چیز را با دقت بسیار بالا مدل سازی کنیم.

« فرآیند طراحی هندرسون بسیار گسترده بود. ما سعی می کردیم تا حد امکان پیش بینی کنیم. بنابراین، اساساً به همین دلیل بود که ما همه چیز را به صورت سه بعدی امتحان کردیم. همه چیز قبل از ارائه طرح به صورت سه بعدی بررسی شد.»

این نرم افزار یک مزیت غافلگیرکننده دیگر هم داشت و آن اینکه در ابتدا برای طراحی هواپیما استفاده می شد.

جاناتان آشر، مدیر فروش جهانینرم افزار کتیا می گوید: « نرم افزار کتیا در ابتدا برای مدل‌سازی و مهندسی هواپیماها و اتومبیل‌ها ساخته شد. چرا که سطوح آنها نیاز به کنترل واقعا دقیق دارند. بنابراین پروژه هندرسون نیز، با در نظر گرفتن هندسه سطوح و هندسه نما، به همان کنترل و همان قابلیت درون نرم افزار برای کنترل سطوح نیاز دارد تا بتوان آنها را ساخت.»

این آسمان خراش به نوعی شبیه یک هواپیما طراحی شده بود. ممکن است ساختمان هندرسون از دور شبیه یک مدل پیچیده با منحنی های آیرودینامیکی فراوان به نظر برسد که اتفاقاً اشتباه هم نیست و همینطور است. اما در عین حال به راحتی به قطعات جداگانه تجزیه می شود و می توان قطعه قطعه آن را درست مانند یک هواپیما سرهم کرد.

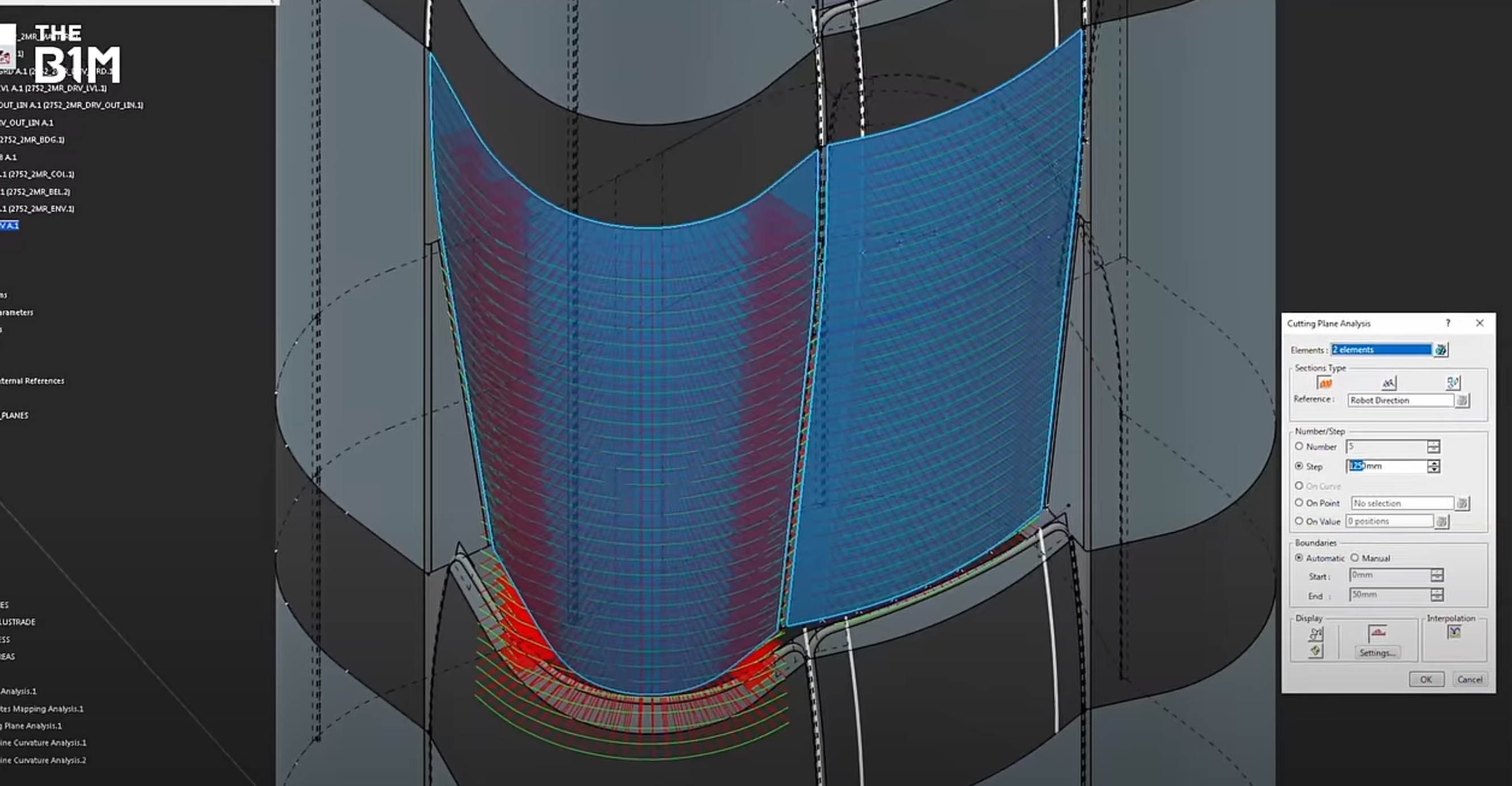

آشر در ادامه می گوید : «در نرم افزار کتیا ، شما این قابلیت را دارید که کنترل سطح فوق‌العاده‌ای داشته باشید تا اطمینان حاصل کنید که سطوحی که در حال مدل‌سازی سه بعدی آن هستید، قابل تولید هستند. همین موضوع امکان مهندسی شیشه‌های منحنی مورد نیاز را فراهم کرد.

تولید و ارسال شده از آلمان، مونتاژ شده در هنگ کنگ

تنها دو شرکت در جهان می توانند این نمای فوق العاده پیچیده را تولید کنند. یکی از این دو شرکت تامین کننده انتخاب شد و تمام پانل های شیشه ای نما از راه دور یعنی در آلمان ساخته شدند.

معماران مدل های سه بعدی را به آن سوی جهان می فرستادند. این شیشه ها با دقت و مطابق با مشخصات دقیق در آلمان ساخته می شدند و سپس به هنگ کنگ ارسال می شدند.

اروینوف به وب سایت ساخت و ساز B1M می‌گوید: «هر پانل باید به طور کامل در یک کارخانه پیش ساخته می شد و پس از اینکه در محل مونتاژ می شد، کاملاً با طرح مطابقت داشت.

شرکت شیشۀ آلمانی به دلیل تقاضای تعداد بسیار زیادی از این پانل های شیشه ای منحنیِ پیچیده، کوره هایی با کنترل دیجیتال ساخت.

"به دلیل تقاضای بالقوه این پروژه، این شرکت شروع به توسعه کوره های حرارتی کنترل شده دیجیتالی که برای تولید شیشه استفاده می شدند کرد، که البته به آنها این امکان را می داد که تقریباً هر شکل منحنی را با دقت بسیار بالا تولید کنند."

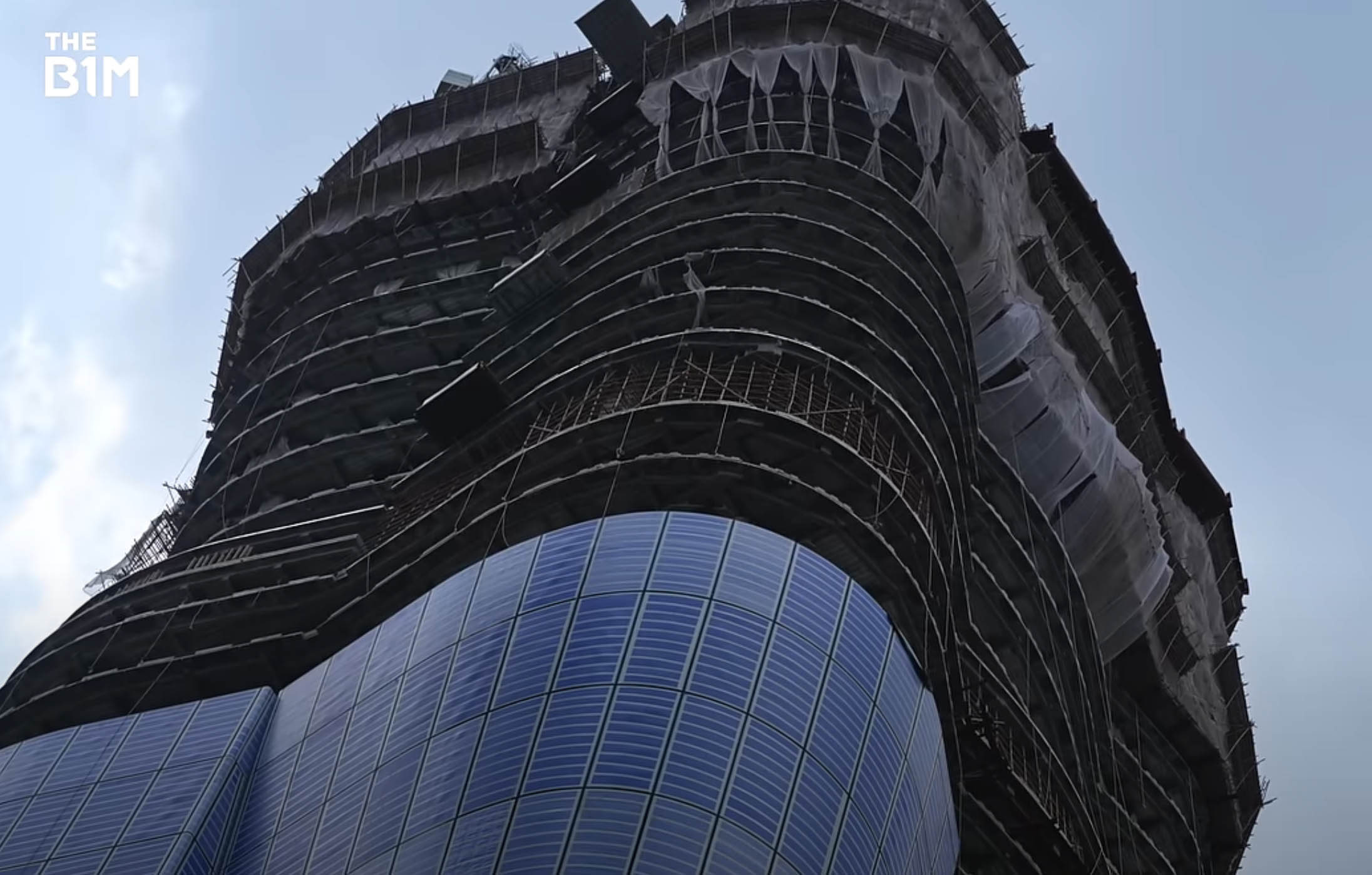

علاوه بر این، این شیشه ها باید محکم و بسیار قوی می بودند، چراکه در حین ساخت و ساز این ساختمان یک طوفان شدید به هنگ کنگ رسید.

اروینوف می گوید : "خوشبختانه، این اتفاق در مراحل بسیار اولیه فرآیند ساخت افتاد، بنابراین شیشه ها هنوز آنجا نبودند. اما این حادثه ای بسیار نگران کننده ای بود. مقررات ساختمانی به دلیل وزش بادهای شدید در هنگ کنگ بسیار سخت‌گیرانه است."

تا حدودی به همین دلیل بود که آنها از شیشه های سکوریت در این ساختمان استفاده کردند، چرا که می بایست فشاری بیشتر از وزش بارهای باد معمولی را تحمل می کرد.

این آسمان خراش چند ویژگی عجیب دیگر نیز دارد. ساختمان هندرسون دارای یک بخش مرکزی جابجا شده است، به این معنی که بخشی که شامل تمام خدمات آن، از جمله آسانسور و راه پله است، جای اینکه در مرکز برج باشد همانند برج های سنتی تر، در یک گوشه قرار دارد.

در عوض برای تحمل وزن بقیه ساختمان شش " ستون بسیار بزرگ" وجود دارد. این ویژگی اجازه می دهد تا یک پلان باز بسیار بزرگ و مناظر وسیعی از خط افق هنگ کنگ را داشته باشید.

اکنون که این فناوری امکان‌پذیر است، به احتمال بسیار زیاد ساختمان‌های منحنی و جاه‌طلبانه‌تری مانند ساختمان هندرسون را در افق شهرهای خود خواهیم دید.

برای کسب اطلاعات بیشتر در موردنرم افزار کتیا در پلتفرم3D EXPERIENCE  شرکت نرم‌افزارهای مدل‌سازی داسو سیستمز و طراحی نمای منحصر به فرد این نرم افزار و قابلیت های مهندسی آن، به لینک زیر مراجعه کنید.
