نسخه 28 برنامۀ آرشیکد به طور رسمی منتشر شده است، و ما لیست 10 مورد از بهترین قابلیت های جدید این نرم افزار معماری را جمع آوری کرده ایم تا به شما کمک کنیم به حذف موثر ایرادات تصویر بپردازید و چیزهای جدید و مهمی را یاد بگیرید!

نظرات اولیه: برداشت کلی ازنسخه 28 برنامۀ آرشیکد

از اواسط جولای، ما این فرصت را داشتیم که به پیش‌نمایشی از نسخه 28 برنامۀ آرشیکد که یک بینش اولیه در مورد نسخه جدید و ویژگی‌های آن ارائه کرده است، بپردازیم.

از دیدگاه من، برداشت کلی از این نسخه قطعا مثبت بوده است. یک ویژگی جدید بزرگ، و یک تغییر بزرگ در این نسخه وجود دارد و در کل بسیار پایدار است. من ممکن است یکی، دو ایراد را در این برنامه تجربه کرده باشم، ولی این به خودی خود قطعاً نشانه خوبی از ثبات این نرم افزار در طول چندین ماه استفاده از آن است.

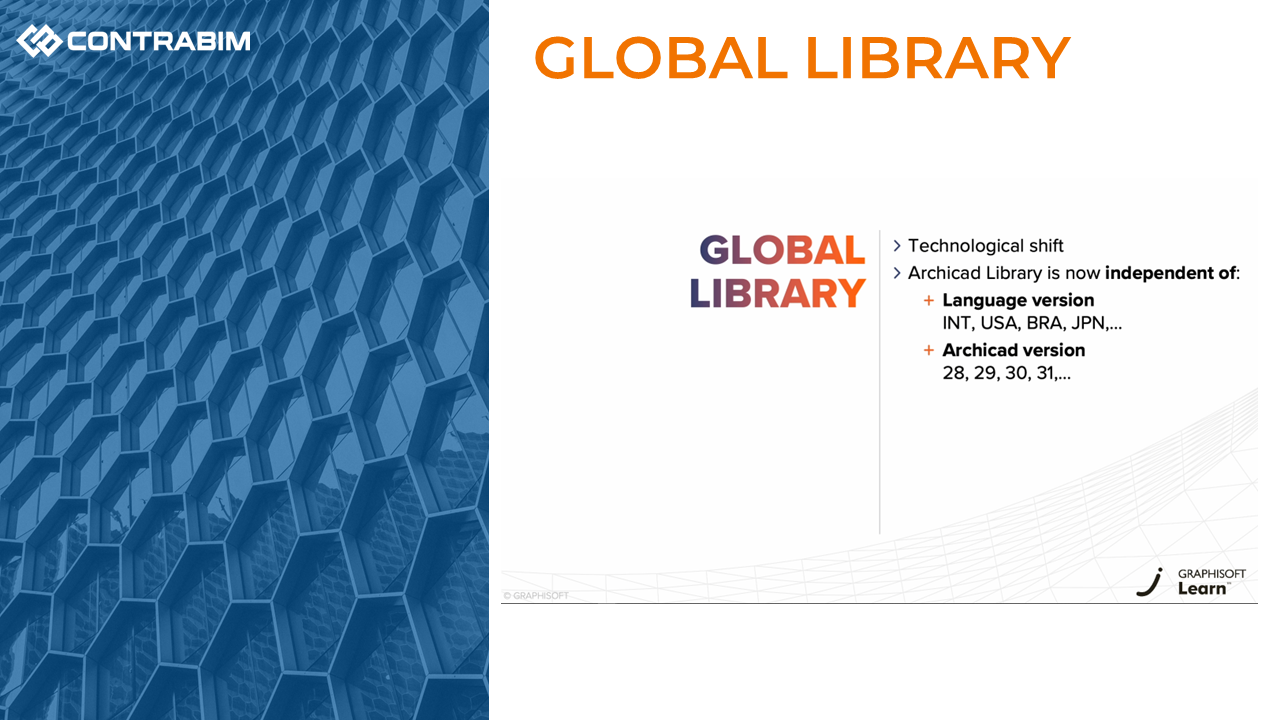

تأثیرگذارترین قابلیت: نوآوریِ جدید کتابخانه جهانی

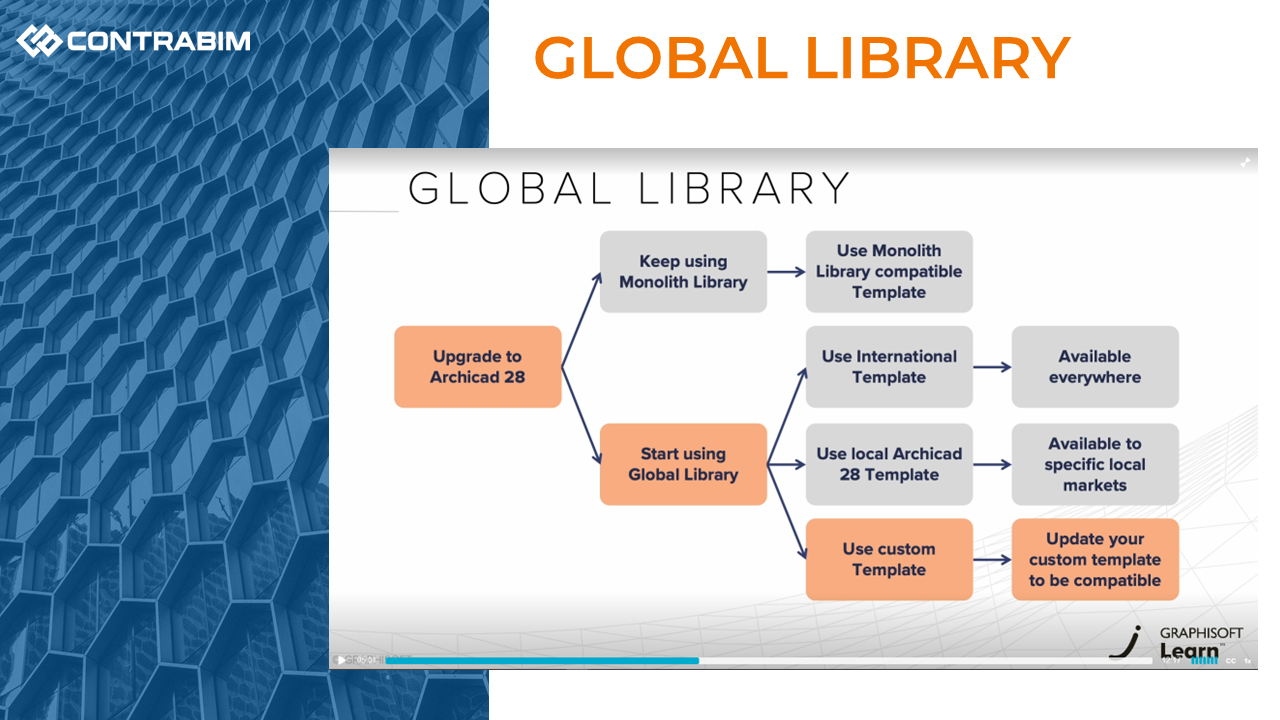

به محض استفاده از این نسخۀ برنامه، لازم است که دربارۀ نوآوری جدید "کتابخانه جهانی" بدانید. کتابخانه جهانی (Global Library) رویکردی جایگزین برای کتابخانه مونولیث (monolith library) ارائه می‌کند و اساساً نحوه ارائه کتابخانه‌های نرم افزار آرشیکد را تغییر می‌دهد. شرکت نرم افزار گرافیسافت، کتابخانه جهانی را به عنوان یک تغییر مسیر اساسی و جدید در فناوری توصیف می کند و برای migration از «بخش های شماره گذاری شده» قبلی سازگار نیست. کتابخانه مونولیث در نسخه 28 برنامۀ آرشیکد هنوز هم در دسترس است، اما اگر در آن جستجو کنید، خواهید دید که در واقع هنوز بخش کتابخانه نسخه 27 را دارد. بنابراین اگر فایل خود را از نسخه 27 آرشیکدآورده اید، اصلا لازم نیست از دستور object migration استفاده کنید.

اگر می‌خواهید از کتابخانه جهانی جدید استفاده کنید، مثل نسخه‌های قبلی به سادگی نمی‌توانید اجزای کتابخانه خود را انتقال دهید. شما باید تنظیمات را به صورت دستی از طریق eyedrop منتقل کنید و با اجزای جدید تلفیق کنید.

نکته - در کتابخانه جهانی شماره های نسخه حذف شده است!

این نکته موضوعی مهمی است، زیرا با رفتن به نسخه های بعدی برنامه، مثل قبل امکان migration وجود نخواهد داشت. به عنوان مثال، از نسخه 24، تا 25، تا 26، تا 27، هر نسخه دارای بخش های کتابخانه ای با شماره در نام اجزا بود. این شماره گذاری در نسخه 28 حذف شده است. با حذف اعداد، قطعات نیز در libpacks مجدد سازماندهی شده اند.

قابلیت LIBPACKS، در نسخه جدید چیست؟

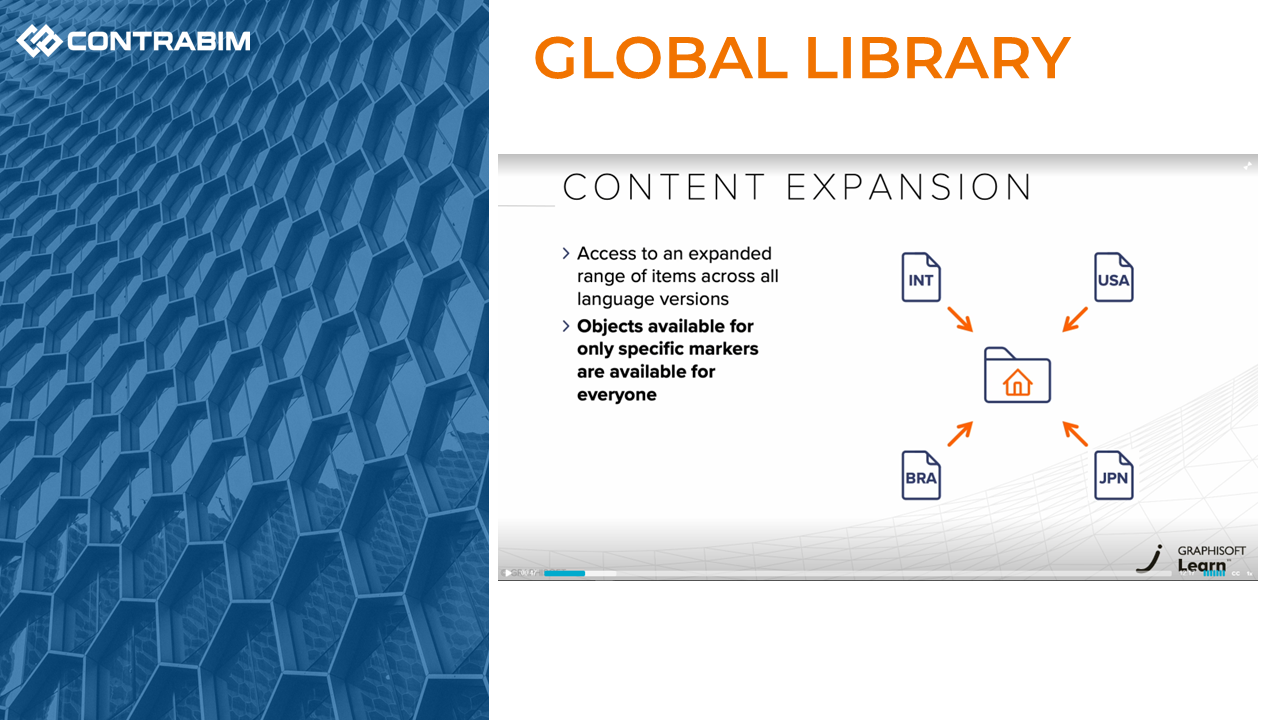

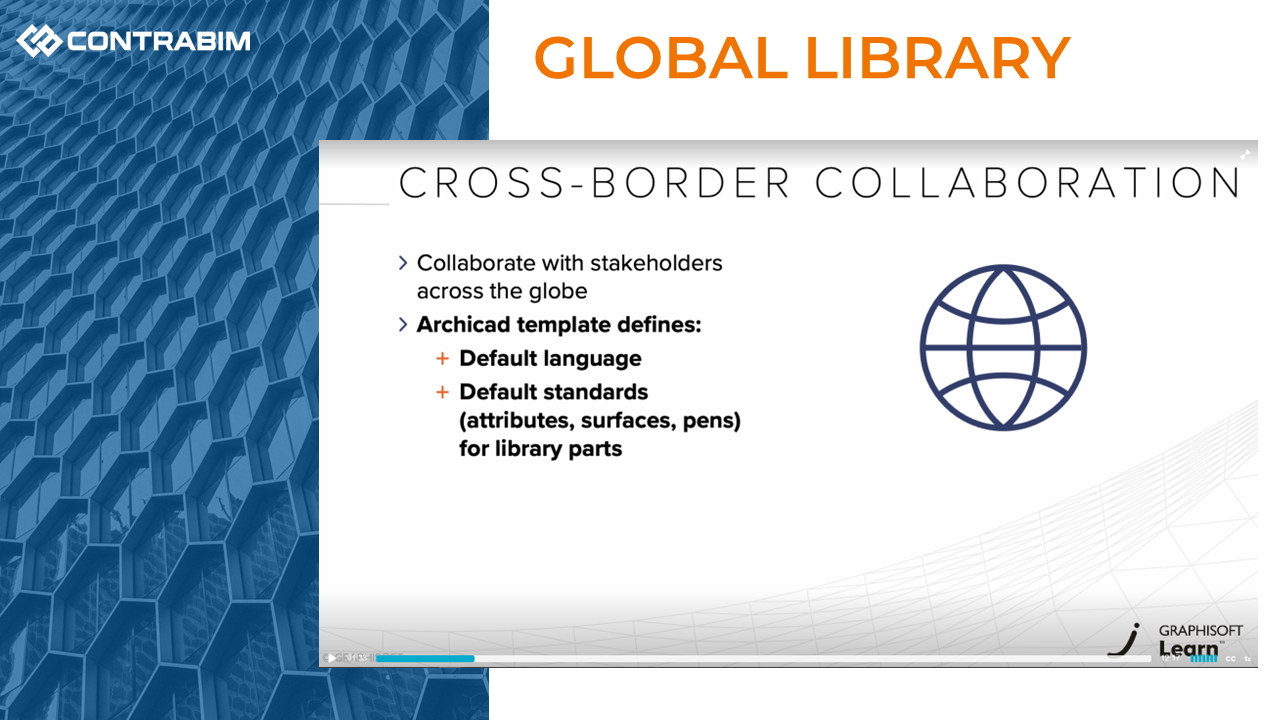

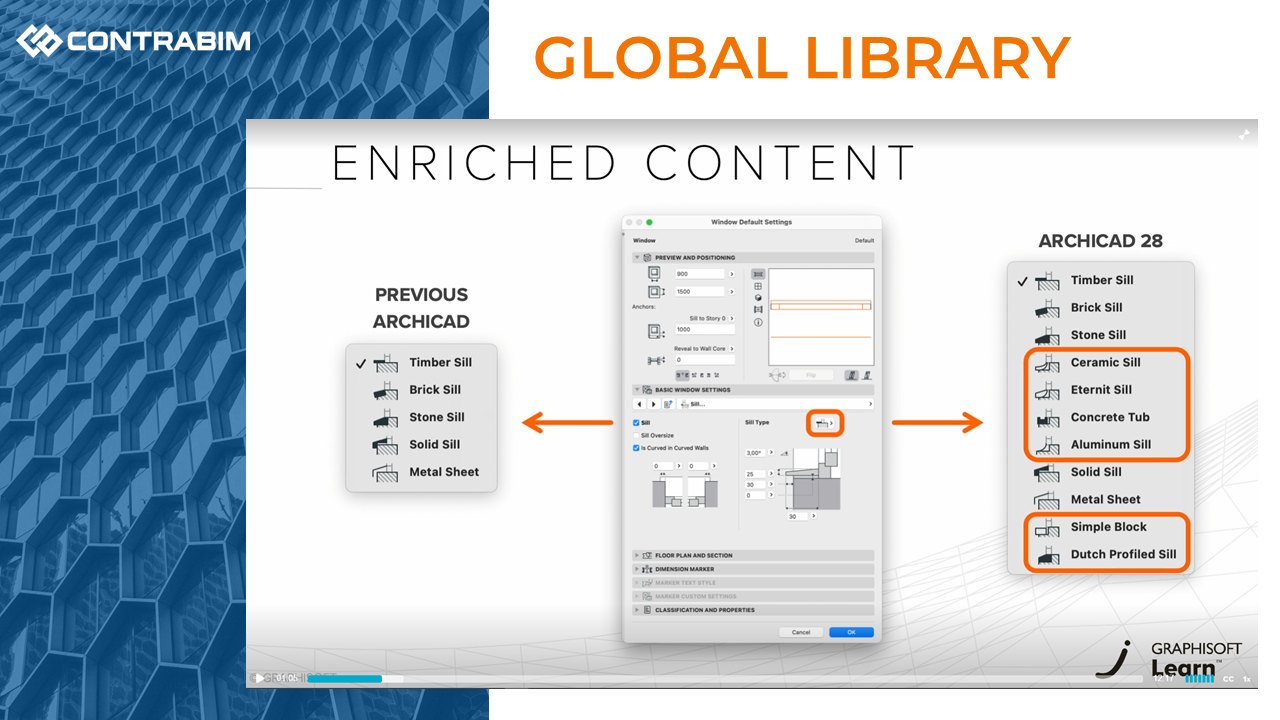

همانطور که پیش از این گفتیم، LIBPACKS جایگزینی برای کتابخانهمونولیث است، که تمام اشیاء موجود در یک کتابخانه مرتبط به همِ واحد را دارد. هر چند که کتابخانهمونولیث نسخۀ 27 آرشیکد هنوز در این نسخه باقی مانده و به عنواننسخه 28 آرشیکد ارائه شده است، ولی قابلیت جدیدLIBPACKS  ساخته شده  تا در سطح جهانی برای همه کاربران توزیع شود و بارگیری و استفاده از زبان های مختلف را در تمام مرزها آسان تر می کند. این امر محتوایی جدید را برای بخش‌های کتابخانه فعال می‌کند و همچنین نحوه توزیع اشیاء در کل پایگاه کاربر را استاندارد می‌کند. LIBPACKS خاصی بر اساس نسخه زبان وجود دارد که ویژگی های خاص هر کشور را بارگیری می کند.

همچنین ویژگی جدیدی وجود دارد که به شما امکان می‌دهد تنظیمات پیش‌فرض بخش کتابخانه را برای ورود مجدد به آرشیکد، در قالب *JSON خروجی بگیرید. این تنظیمات پیش‌فرض به جای خواندن مستقیم از پیش‌فرض‌های بخش کتابخانه، با الگو ذخیره می‌شوند. (البته این روشی است که ما از این نسخه درک کردیم:) این ویژگی راه را برای توزیع استانداردهای الگو در سراسر جهان، با استفاده از همان LIBPACKS، و فقط با پیش فرض های الگویی متفاوت، باز می کند.

(*JSON: مخفف Javascript Object Notation بوده و یک قالب متنی برای تسهیل فرایند انتقال داده است.)

نظرات کلی در مورد تغییرات کتابخانه

در حالی که ارتقاء فایل‌ها و قالب‌های قبلی خود برای بردن به کتابخانه جهانی جدید برای برخی آزاردهنده خواهد بود، اما پیشرفت های ایجاد شده، میزان این آزرده خاطری را کمتر می کند و همچنین کنترل بسیار بیشتری بر استانداردها و توزیع الگوها خواهد داشت.

یک پیشرفت بزرگ در دراز مدت، که ما با توجه به زمان بندی مان برای  عرضۀ الگوی  CONTRABIM 2.0  از این تغییر استقبال می کنیم!

نسخۀ 28 آرشیکد و  نسخه 2.0 برنامه CONTRABIM

قبل از اینکه به بهبودهای عملکردی برتر این نسخه از آرشیکد بپردازیم، اجازه دهید تنها یک توضیح مختصر در مورد نحوه همسویینسخۀ 28 آرشیکد با  نسخه 2.0 برنامه CONTRABIM ارائه کنیم.

برای کسانی که در جامعه ما مهندسان معماری و عمران هستند و سایر افرادی که خبرهای جدید صنعت ما را دنبال می‌کنند، باید بگویم همانطور که می‌دانید ما در حال ساخت یک الگوی جدید و پایه‌گذاری شده‌ایم که از آن با عنوان CONTRABIM 2.0  یاد می‌کنیم. با تغییرات عمده‌ای که با کتابخانه جهانی درنسخه 28 برنامۀ آرشیکد اتفاق افتاد، زمان‌بندی ما برای شروع عرضه الگوی جدیدمان نمی‌توانست بهتر از این باشد، زیرا این الگو شامل مجموعه قلم‌های جدیدی است که با تنظیمات پیش‌فرض INT Library Part مطابقت دارد.

همچنین فرصت بسیار خوبی برای کاربرانآرشیکد است که با به کارگیری استاندارد  نسخه2.0 جدید به عنوان بخشی از روند کار خود، از کارهایی که ما در CONTRABIM انجام می دهیم به نفع خود استفاده کنند. چیزی که ارزش آن را دارد تا وقت خود را صرف کنید و در عین حال توانایی های خود را در آینده ارتقا دهید.

بسیار خوب، بیایید به سراغ 10 پیشرفت برترنسخه 28 برنامۀ آرشیکد برویم!

ابزار جدید Keynote روشی کاربرپسند برای ایجاد لیستی از یادداشت‌ها است که می‌توان آنها را از طریق ابزار Label سازمان‌دهی کرد و در پوشه‌ها قرار داد. Keynotes را می‌توان به‌طور مستقل قرار داد، یا به عناصر مرتبط کرد، با این حال، محتوای کلیدی فقط از فهرست می‌آید و نه از هیچ منبع داده مدلی.

بنابراین می توانید متن اصلی قرار داده شده را با هر متن خودکاری که از عنصر مرتبط می آید به طور موثر ترکیب کنید. یا هر متن خودکاری را قرار دهید، سپس به هر کلیدی که انتخاب می کنید ارجاع دهید.

کاربران و کاربردهای Keynotes

کاربردهای این قابلیت کاملاً به نظر کاربر نهایی بستگی دارد. می‌توانید برای هر عملکردی، چه کاربردهای سنتی که در ابتدا برای آن در نظر گرفته شده بود، و چه کاربردهای کاملاً خارج از چارچوب، از Keynotes استفاده کنید. چند روشی که احتمال زیاد می توانید از Keynotes استفاده کنید موارد زیر خواهند بود:

Keynotes را کامل کنید

یادداشت های طراحی

یادداشت های کلی

مشخصات و توضیحات مرتبط

مراجع کد

هایپرلینک به منابع وب

لینک های آموزشی

و هر نوع لیست داده ای که می خواهید حفظ کنید!

مبانی Keynote

4 شاخصبرای کار کردن با Keynote وجود دارد.

Key: مختصرترین شناسه

Title: نام یا توضیحات کوتاه

Description: توضیحات طولانی (اگر پیوندها در این قسمت جایگذاری شوند کار می کنند، از جمله چندین پیوند با قالب خاص)

Reference: بر اساس اولویت کاربر (اگر پیوندها در این قسمت جایگذاری شوند، کار می کنند)

با ویژگی جدید  Keynote، شما می‌توانید یک Object Keynote را به طرح‌بندی خود اضافه کنید، که به شما این امکان را می‌دهد تا به‌طور انتخابی یک پوشه را انتخاب کنید، یا فهرست Keynote را بر اساس keynotes ای که بر روی طرح های قرار گرفته بر روی همان layout ظاهر می شوند، فیلتر کنید. این قابلیتی کاملا مفید است! شما همچنین می توانید این ها را بر اساس حروف الفبا یا به ترتیبی که به صورت دستی در پالت Keynote ایجاد شده است مرتب کنید.

گزینه‌هایی برای قالب‌بندی جدول با حاشیه‌ها و جداکننده‌ها، و همچنین wrap جدول به ستون‌های متعدد بر اساس تعداد ردیف‌های انتخاب شده (از جمله ردیف‌های پوشه) وجود دارد.

یکی دیگر از پیشرفت‌های خوب این نسخه در کنار Keynotes ، شکل‌ قاب های برچسب متنی (Text Label Frame) جدیدی است که شامل دایره، مستطیل با گوشه های گرد، کپسولی و مستطیل می‌شود.

امیدواریم این گزینه‌ها به مرور گسترش پیدا کنند، تا تمام اشکال موجود درregular properties  را شامل شود، اما در حال حاضر، همین هم یک پیشرفت خوب برای برچسب‌های متنی است.

Keynotes را می توان به اکسل فرستاد، تغییر داد و وارد آرشیکد کرد. درست مثل properties، هیچ GUID برای این فرآیند انتقال وجود ندارد، اما Keynote خود به عنوان شناسه آن عمل می‌کند، بنابراین نمی‌توان آنها را بعد از ورود از اکسل به آرشیکد، مجدد تغییر داد. همچنین همچنین لازم به ذکر است که تنها می توانید یک Key ID منحصر به فرد داشته باشید.

به عنوان کسی که برای طراحی و هماهنگیمکانیک ، برق و لوله کشی ارزش قائل است، ارتقاء این برنامه به یک طراحمکانیک ، برق و لوله کشی،دومینپیشرفت مهم این نسخه از دیدگاه من است.

اگر بخواهیم یک پیشینه مختصر از  نسخه 27 برنامۀ آرشیکد مطرح کنیم این است که آنها ابزارهای مکانیک، برق و لوله کشی را بازسازی کردند ویکMEP Routing  جدید را به جای ابزار قدیمی MEP Routing ایجاد کردند. این امر تغییرات ناخواسته ای را برای شروع به همراه داشت که باعث شد ابزارهای MEP Modeling در اولین نسخه خود خیلی خوب کار نکنند. برنامه ریزی شدنی نیست، اضافه کردن لوازم به آن سخت است، و کاملا اشکال دارد.

در نسخه 28 برنامۀ آرشیکد، پیشرفت‌های زیادی در طراحی مکانیک ، برق و لوله کشیوجود دارد که تعریف استانداردهای سیستم و مسیردهی کانال‌ها، لوله‌کشی و سینی کابل را نسبت به قبل بسیار آسان‌تر می‌کند.

توضیح زیادی در مورد قابلیت roof openings لازم نیست، قابلیتی که در نهایت آن را در این نسخه از آرشیکد دیدیم! من نمیدانم که چرا چند نسخه طول کشید تا آرشیکد قابلیت roof openings را شامل شود، اما خوشحالم که اکنون این قابلیت را می بینم :)

distance guides بهبودیافته کارآمدتر شده و روش‌های قرارگیری بهتری دارد. آنها بر اساس سلسله مراتب ابزار، کار می کنند و بسته به اینکه کدام لایه ها و عناصر قابل مشاهده روشن هستند، distance guides  به بالاترین مرجع موجود می روند.

در نسخه 27 برنامۀ آرشیکد ، آنها قابلیت Design Options را ارائه کردند که احتمالاً ویژگی شماره 1 جدیدِ آن نسخه بود.

در نسخه 28 برنامۀ آرشیکد ، آنها برخی از قابلیت‌های پالتDesign Options  را ارتقا داده‌اند، تا ویژگی‌هایی را که پیش از این فقط در Manager قرار داشتند، در بر بگیرد.

این پالتDesign Options  ارتقایافته، توانایی ایجاد مجموعه‌ها و گزینه‌ها به‌طور مستقیم و بدون نیاز به پرش به manager tool را داراست.

استاندارد IDS یک فرمت فایل است که ویژگی ها، طبقه بندی ها و داده های نقشه برداری*IFC را ترکیب می کند. و هر سه این موارد را وارد آرشیکد می کند که انتقال طرح های داده مدل سازی اطلاعات ساختمانرا آسان تر می کند. این یک فرمت فایل جدید است و ما درباره نحوه ایجاد زبان نشانه‌گذاری گسترش‌پذیرIDS در یک وبلاگ اختصاصی بحث خواهیم کرد.

(*داده های IFC : کلاس های بنیاد صنعت (IFC) یک طرح داده تبادل داده CAD است که برای توصیف داده های صنعت معماری، ساختمان و ساخت و ساز در نظر گرفته شده است.)

(*زبان نشانه‌گذاری گسترش‌پذیر: نوعی زبان نشانه‌گذاری است که شامل مجموعه قواعدی است که به کمک آن می‌توان یک سند رایانه‌ای را کدبندی کرد.)

در حالی که این ویژگی، قابلیتی نیست که همیشه بتوان در حین کار از آن استفاده کرد، اما می تواند در هنگام ارائه طرح به مشتری چیز خوبی باشد.

ما اکنون این ویژگی را به عنوان بخشی از محیط کاری برنامهCONTRABIM  در بخش " روش های ارائه (Presentation Mode)" در دسترس کاربرانمان قرار داده ایم.

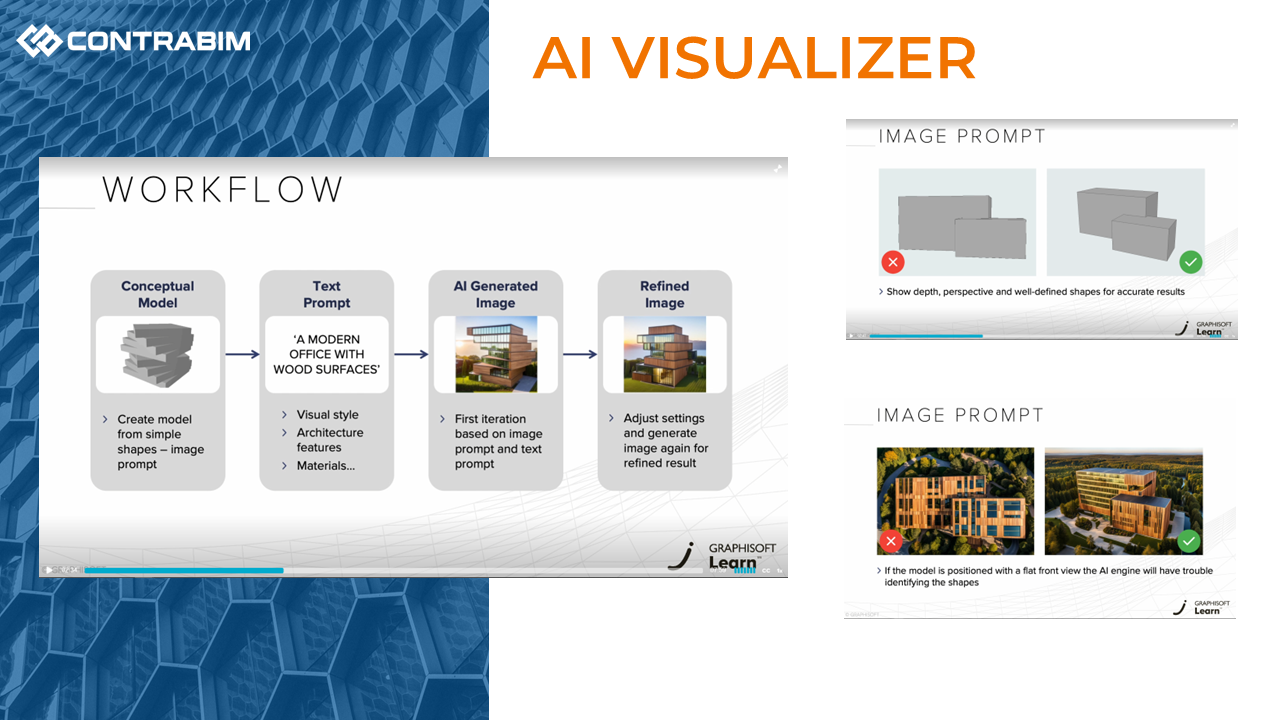

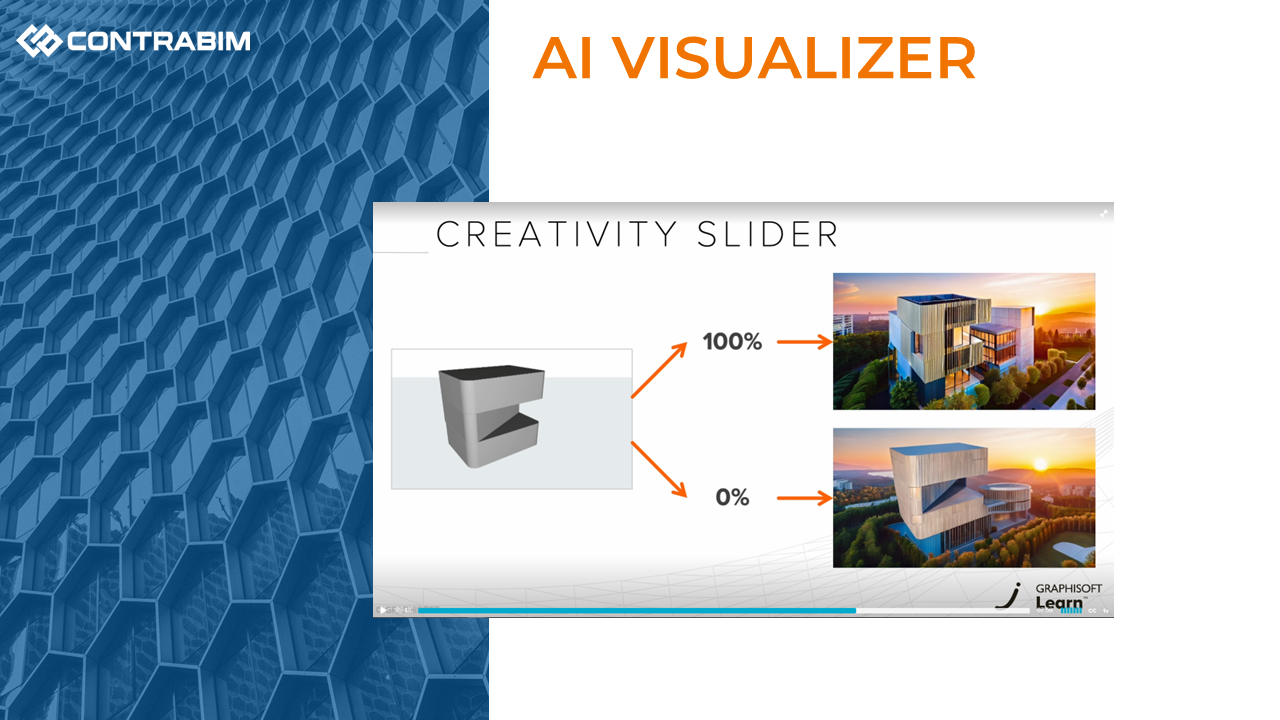

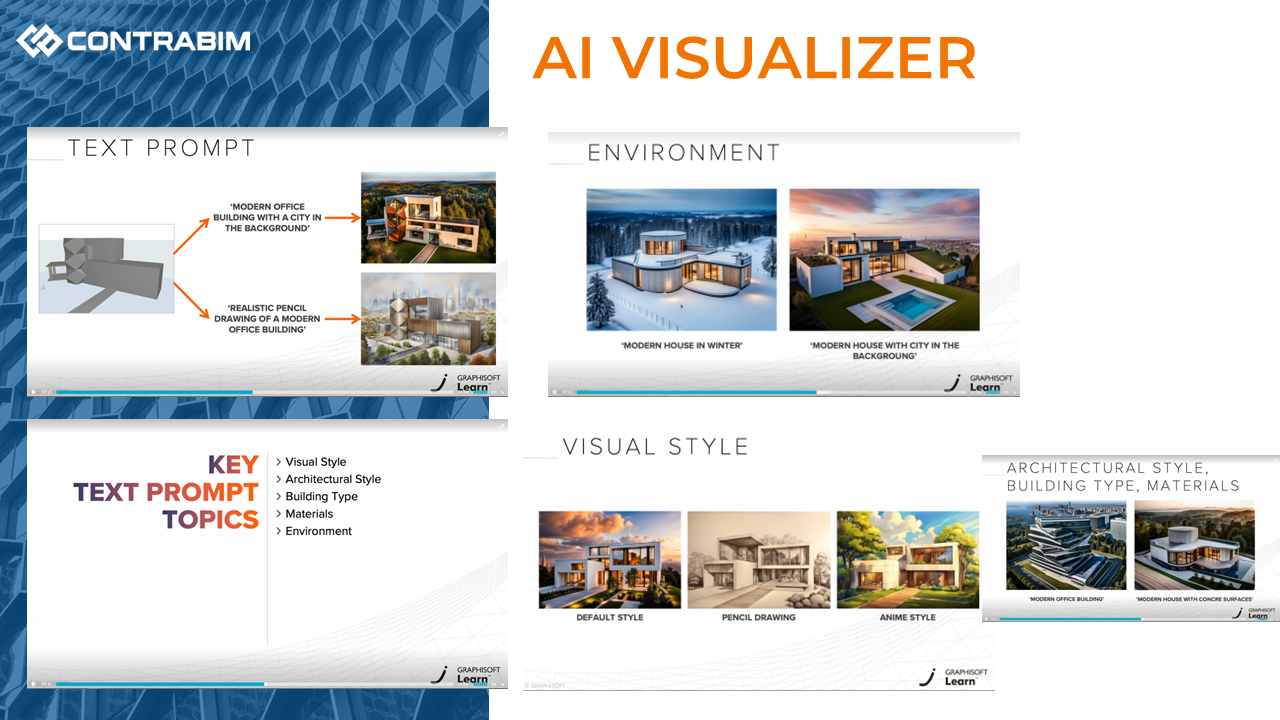

باید اعتراف کنم که من خیلی طرفدار تصویرسازی با هوش مصنوعی نیستم، زیرا اغلب عملاً نتایج آن نادرست است و کار کردن با آن به مهارت کمی نیاز دارد، اما پس از کار کردن با تصویرسازِ هوش مصنوعیِ جدیدی که در پیش نمایش نسخه 28 برنامۀ آرشیکدوجود دارد، کمی با آن سرگرم شدم.

متأسفانه، این قابلیت در حال حاضر فقط برای کسانی که اشتراک آرشیکد Collaborate را دارند، در دسترس است.
