شیکر میلگرد (لرزاننده میلگرد) چیست ؟

What are Rebar Shakers

سازه های بتنی مستحکم بوده و قادر به تحمل بارهای سنگین هستند. از سوی دیگر، این سازه ها به دلیل برخی از عوامل مؤثر بر فرآیند بتن ریزی، سریعتر دچار زوال می شوند. لرزش نامناسب بتن یکی از این عوامل است. همانطور که می دانیم، ارتعاش بخشی ضروری از فرآیند بتن ریزی است. بتن با استفاده از ویبراتورها مرتعش می شود تا هوای محبوس شده و حفره های موجود در بتن مرطوب خارج شود و پوکی بتن به دلیل فضاهای خالی موجود کاهش یابد. انواع ویبراتور برای لرزش بتن در بازار موجود است؛ یکی از جدیدترین تجهیزات مورد استفاده برای این کار شیکر میلگرد است.

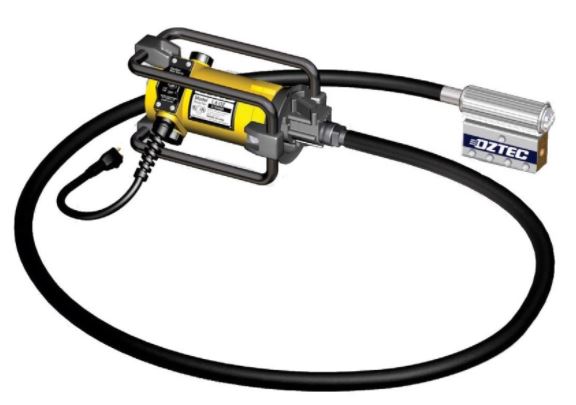

شیکر میلگرد به آرماتور متصل می شود و ارتعاشاتی با فرکانس خاص ایجاد می کند که برای از بین بردن حفره های بتن کافی است. این ابزار برای یکپارچه کردن بتن در عناصری که به راحتی نمی توان به آنها دسترسی پیدا کرد، مانند عناصر بتن آرمه متراکم و دیوارهای بنایی بتن آرمه، طراحی شده است. شیکر میلگرد نیاز به لرزاننده سوزنی در اعضای کم عمق و بسیار متراکم را مرتفع می کند و همچنین نیاز به وارد کردن و بیرون کشیدن ویبراتور داخلی را، که ممکن است باعث پاشیده شدن بتن شود، محل ساخت و ساز را کثیف کند، و برای کارگران خطر ایجاد کند، از بین می برد. علاوه بر این، این دستگاه بتن را سریعتر از یک ویبراتور داخلی یکپارچه می کند و هزینه کار را کاهش می دهد زیرا به نیروی کار کمتری برای ریختن و فشرده سازی بتن نیاز دارد.

شیکر میلگرد چیست؟

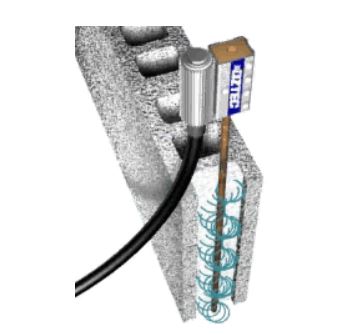

شیکر میلگرد برای تبدیل میلگرد به یک ویبراتور طراحی شده است و اجازه می‌دهد بتن مرتعش و سیال شده و در عرض 5 تا 7 ثانیه یکپارچه شود. بنابراین، نیازی به استفاده از ویبراتور داخلی نیست. شیکر میلگرد برای شرایطی که نمی توان به راحتی به بتن دسترسی داشت و آن را یکپارچه کرد، مناسب است؛ مانند، بلوک های بتن آرمه و اعضای متراکم. به طور کلی، بتن در دیوارهای بنایی بتن آرمه در مقایسه با سایر موارد کاربرد بتن، به سرعت به حالت پلاستیک می‌گراید زیرا بلوک‌های بتنی بخشی از آب را در مخلوط بتن جذب می‌کنند. بنابراین، قبل از اینکه بتن به حالت پلاستیکی برسد، فرآیند یکپارچه سازی باید انجام شود. این کار را می توان با استفاده از لرزاننده میلگرد انجام داد. زمان لازم برای وارد کردن ویبراتور سوزنی به پایین دیوار مسلح بنایی به کمک این دستگاه حذف می شود. گاهی اوقات، لرزاننده های مسطح با اتصالات مناسب به میله های فولادی متصل می شوند تا بتن در اعضای بتنی متراکم را یکپارچه کنند. این مفهوم توسط ACI 309R-5 پیشنهاد شده است. با این حال، از استفاده از لرزاننده های خارجی به عنوان شیکر میلگرد باید اجتناب شود زیرا لرزاننده ممکن است آسیب ببیند.

اهمیت شیکرهای میلگرد

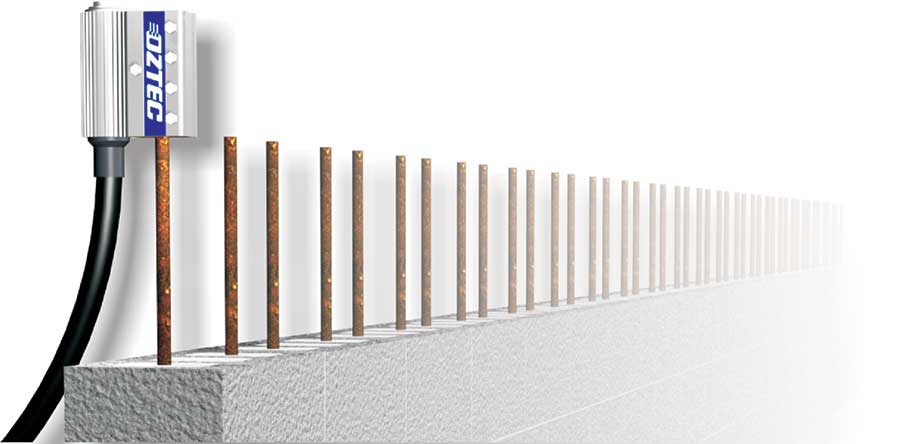

لرزاننده میلگرد مشکل یکپارچه سازی بتن در اعضای به شدت متراکم و کم عمق را برطرف می کند. در مورد اعضای بتنی با میزان آرماتور بالا، فاصله میلگردهای فولادی اجازه استفاده از سر ویبراتور داخلی با اندازه مناسب در بتن را نمی دهد. به همین دلیل است که باید از سر ویبراتور کوچکتر اما کم اثرتر استفاده شود. علاوه بر این، میلگردهای متراکم مانند دیوارهایی عمل می‌کنند که مانع از رسیدن ارتعاش از ویبراتور داخل دیوار به صفحه قالب می‌شوند. به طور مشابه، اگر از یک ویبراتور خارجی استفاده شود، بتن در مجاورت قالب به خوبی یکپارچه می شود ولی دیواره میلگردی قفس فولادی از رسیدن ارتعاش به داخل بتن جلوگیری می کند. اتصال لرزاننده میلگرد به بالای میله های فولادی آنها را به ویبراتور تبدیل می کند. در نتیجه ارتعاشات از طریق میله های فولادی تعبیه شده به بتن منتقل می شود. لرزاننده میلگرد بتن را از مرکز دیوار تا سطح قالب یکپارچه می کند. همچنین دشواری وارد کردن ویبراتور های داخلی در بتن بین میله های فولادی در عناصر بتن مسلح متراکم را از بین می برد.

کاربردها

از شیکرهای میلگرد برای یکپارچه سازی موارد زیر استفاده می شود:

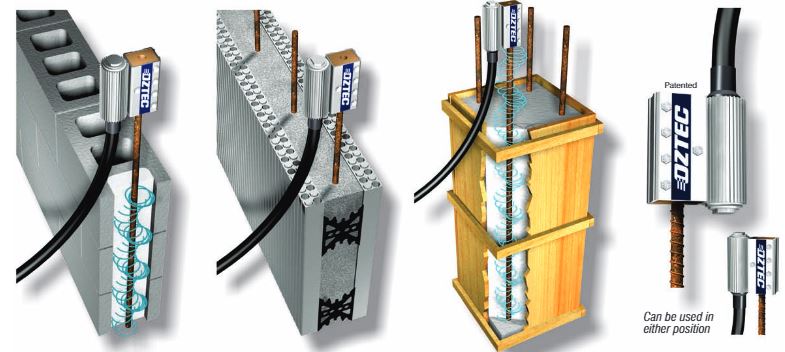

1. دیوارهای بتنی مسلح متراکم سنگین و ستون ها

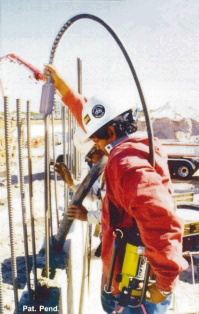

2. دیوارهای بنایی با بلوک بتن آرمه

مزایا

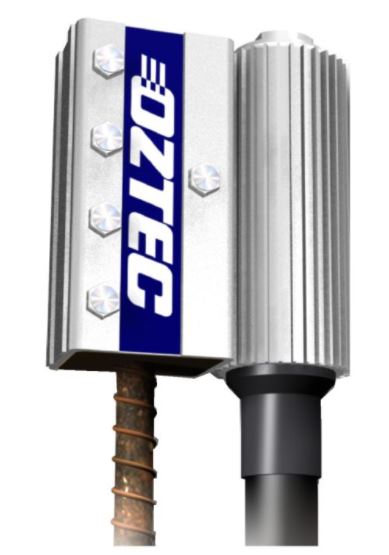

1. به راحتی و بدون تلاش زیاد به بالای میلگرد متصل می شود.
2. در مقایسه با استفاده از ویبراتور داخلی به نیروی کار کمتری نیاز دارد.
3. باعث صرفه جویی در زمان مورد نیاز برای پر کردن و دوباره پر کردن سلول های بلوک بتنی، تمیز کردن و زمان از دست رفته که ممکن است به دلیل آسیب ناشی از لغزش و سقوط رخ دهد، می شود.
4. خطاهای کاری مانند بیرون کشیدن سریع سر ویبراتور از بتن و در نتیجه استحکام ضعیف بتن و پیوند ضعیف بین بتن و آرماتورها را از بین می برد.
5. بتن را به اندازه کافی در عناصر متراکم و بلوک های بتن آرمه بنایی یکپارچه می کند و در نتیجه یک اتصال خوب بین بتن و آرماتور ایجاد می کند.

معایب

لرزاننده های میلگرد ممکن است به دلیل ارتعاشات بیش از حد یا بست نادرست آرماتور انتقالی، اتصالات جانبی را شل و منحرف کنند.
